HL HW y HL HWS: caja de engranajes de alto rendimiento con eje hueco HL HW o con eje hueco con anillo de contracción HL HWS .
Las cajas de ejes huecos son ideales para la conexión directa entre ejes de transmisión y para la inserción de ejes de conexión especiales.
Al eliminar los acoplamientos, proporcionan una solución compacta para la transmisión de par en espacios pequeños.
Están disponibles diferentes versiones: con chaveteros, ejes huecos ranurados y anillosde contracción.

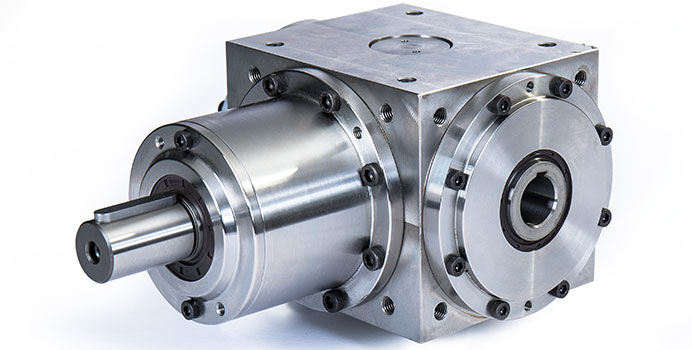

HL HW

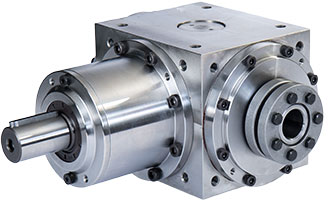

HL HWS
| datos tÉcnicos | |
|---|---|
| Tamaño | 5 tamaños de reenvío disponibles |
| Ratios reducción/ampliación | 1:1 2:1 3:1 Ratios alternativo bajo demanda (Consultar) |
| Par máximo | Hasta 2.000 Nm |
| Velocidad máxima | Hasta 3.000 min-1 Velocidades superiores bajo demanda (Consultar) |
| Backlash | Hasta un máximo de 6′-7′ dependiendo del tamaño del reenvío |
| Backlash reducido | Hasta un máximo de 4′ |
| Diámetro del eje | De 14 a 52mm dependiendo del tamaño del reenvío |
| Disposición de los engranajes | Existe una gran variedad de disposiciones (Consultar)) |
